ওয়াই-টাইপ টার্মিনালের পরিচিতি

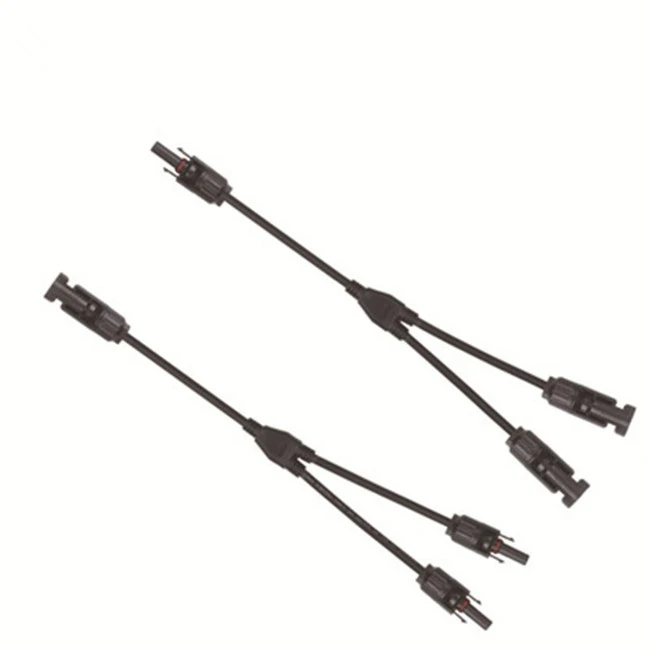

01। সাধারণ ওয়াই-টাইপ টার্মিনাল
ওয়াই-টাইপ ডিসি টার্মিনালগুলি ফটোভোলটাইক পাওয়ার স্টেশনগুলির জন্য বিশেষ সংযোগকারী। এগুলি মূলত বহিরঙ্গন সৌর প্যানেল থেকে ইনভার্টার/কম্বিনার বাক্সগুলিতে সার্কিট সংযোগের জন্য ব্যবহৃত হয়। তাদের ফাংশনটি হ'ল 2 পিভি স্ট্রিংকে সমান্তরালে 1 এর সাথে সংযুক্ত করা They এগুলি ইউভি-প্রতিরোধী, পরিধান-প্রতিরোধী এবং বার্ধক্যজনিত প্রতিরোধী এবং 25 বছর পর্যন্ত বহিরঙ্গন পরিষেবা জীবন রয়েছে। সাধারণ ওয়াই-টাইপ টার্মিনালগুলি প্রয়োজন অনুসারে ফিউজ বা ছাড়াই নির্বাচন করা যেতে পারে।
02। ওয়াই-টাইপ টার্মিনাল ব্যবহারের পরিকল্পনা
বাজারে মূলধারার উচ্চ-পাওয়ার স্ট্রিং ইনভার্টারটির এমপিপিটি একটি দ্বি-মুখী ডিসি ইনপুট। ওয়াই-টাইপ টার্মিনালের মাধ্যমে, ফটোভোলটাইক মডিউলগুলির 2 টি স্ট্রিংগুলি y-টাইপ টার্মিনালের মাধ্যমে সমান্তরালভাবে সংযুক্ত থাকে এবং এমপিপিটি-র স্ট্রিং ইনপুট পোর্টগুলির একটিতে সংযুক্ত থাকে, যার ফলে স্ট্রিং প্রান্ত থেকে ইনভার্টার থেকে তারের সংখ্যা হ্রাস হয় এবং অর্জন করা হয় ব্যয় সাশ্রয়ের উদ্দেশ্য। 2- ওয়ে স্ট্রিং/এমপিপিটি স্ট্রিং ইনভার্টারের জন্য, ওয়াই টার্মিনালগুলির প্রয়োগ দুটি সমাধানে বিভক্ত: এমপিপিটি থ্রি-ইন্টো-টু এবং এমপিপিটি দ্বি-ইন্টো-ওয়ান।
এমপিপিটি থ্রি-ইন-টু-টু সলিউশন বিশ্লেষণ
01। সমাধান সুবিধা
শিল্প ও বাণিজ্যিক প্রকল্পগুলিতে, ওয়াই-টাইপ টার্মিনাল উপাদানটির শক্তি সীমাবদ্ধতা এবং বৈদ্যুতিন সংকেতের মেরু বদল এর ইনপুট চ্যানেলের সংখ্যার কারণে ক্ষমতা ম্যাচিং অনুপাতকে উন্নত করতে পারে। উদাহরণস্বরূপ, প্রচলিত 166 মিমি উপাদানটি একটি ওয়াই-টাইপ টার্মিনাল ব্যবহার করে, যা এমপিপিটিকে দ্বি-মুখী ডিসি ইনপুটটির জন্য নকশাকৃত ডিজাইন করে "y +1" পদ্ধতির মাধ্যমে 3-}} "পদ্ধতির মাধ্যমে সংযুক্ত থাকতে দেয়, ক্ষমতা ম্যাচিং অনুপাত উন্নত করা। একই ডিসি পার্শ্ব ক্ষমতার অধীনে, ওভার-ম্যাচিং 1.5 কে উদাহরণ হিসাবে গ্রহণ করা, ওয়াই-টাইপ টার্মিনালগুলি ছাড়াই traditional তিহ্যবাহী তারের সমাধানের সাথে তুলনা করে, যদি সাইটে নির্মাণ ব্যয় এবং সেতুগুলির মতো সহায়ক উপকরণগুলির ব্যয়কে বিবেচনায় নেওয়া হয়, প্রধান সরঞ্জাম ব্যয় এবং লাইন ব্যয় আসলে 32.3%হ্রাস করা যেতে পারে।
02। সমাধান প্রভাব
ওয়াই টার্মিনালটি ব্যবহার করার পরে, ডিসি যোগাযোগের পয়েন্টগুলি বৃদ্ধির কারণে দুর্বল যোগাযোগ এবং দুর্বল নিরোধকের ঝুঁকি বাড়বে। একই সময়ে, ডিসি ইনপুট কারেন্ট বৃদ্ধির কারণে, ফিউজগুলি ইনস্টল করা দরকার, যা ফিউজ ব্যর্থতা রক্ষণাবেক্ষণের সমস্যাগুলি নিয়ে আসে এবং অপারেশন এবং রক্ষণাবেক্ষণের জটিলতা বৃদ্ধি করে। শেষ অবধি, সর্বাধিক সিস্টেমের সুবিধা নিশ্চিত করার জন্য ডিজাইনের প্রকল্পের সাইট অনুসারে সক্ষমতা অনুপাতটি যথাযথভাবে সেট করতে হবে।
03। ব্যবহারিক প্রয়োগযোগ্যতা
Now as the power of components increases, conventional 166mm components will gradually withdraw from the stage of industrial and commercial and large ground power stations in the future, and the mainstream in the market will become 182mm and 210mm monocrystalline components. Therefore, except for some manufacturers who are limited by the number of inverter inputs, when using small-size components of 166 and below or high capacity ratio (>1.3), ওয়াই টার্মিনালগুলি ক্ষমতা অনুপাতটি উন্নত করতে কম এবং কম ব্যবহৃত হবে।
এমপিপিটি দ্বি-ইন-ওয়ান সলিউশন বিশ্লেষণ
01। সমাধান সুবিধা
বিশ্লেষণের জন্য বাজারে বৃহত গ্রাউন্ড পাওয়ার স্টেশনগুলি থেকে উচ্চ-শক্তি উপাদান এবং বৈদ্যুতিন সংকেতের মেরু বদল নির্বাচন করুন। উপাদানগুলি হ'ল 182 মিমি ডাবল-পার্শ্বযুক্ত মনোক্রিস্টালাইন 540WP উপাদানগুলি (পিক পাওয়ার কারেন্ট 14.30a), এবং বৈদ্যুতিন সংকেতের মেরু বদলটি জিনলং জিসিআই -230 কে-ইএইচভি (প্রতিটি এমপিপিটি-র সর্বোচ্চ ইনপুট 30 এ)। ওয়াই-টাইপ টার্মিনালগুলি মূল একক এমপিপিটি-র দুটি 4 মিমি ফটোভোলটাইক কেবল ইনপুটগুলিকে স্ট্রিং সাইডে একটি 6 মিমি ফটোভোলটাইক কেবল ইনপুটে একত্রিত করতে ব্যবহৃত হয়। উদাহরণ হিসাবে 10MW প্রকল্পটি গ্রহণ করে, ফটোভোলটাইক ডিসি কেবলগুলির ব্যয় 32.8%হ্রাস পেয়েছে।
02। সমাধান প্রভাব
ওয়াই-টাইপ টার্মিনালটি গ্রহণ করার পরে, যদিও ডিসি কেবলগুলির ব্যয় হ্রাস করা যেতে পারে, মূল স্ট্রিং-স্তরের পর্যবেক্ষণ এমপিপিটি-স্তরের পর্যবেক্ষণে পরিণত হবে, যা মূল স্ট্রিং-স্তরের পর্যবেক্ষণের সুবিধাগুলি হারাবে এবং বুদ্ধিমান পর্যবেক্ষণ এবং অপারেশনকে প্রভাবিত করে এবং রক্ষণাবেক্ষণ এবং রক্ষণাবেক্ষণকে প্রভাবিত করে । সুতরাং, অর্থনীতি এবং কার্যকারিতার দৃষ্টিকোণ থেকে ওয়াই টার্মিনালটি গ্রহণ করা উচিত কিনা তা ব্যাপকভাবে বিবেচনা করা প্রয়োজন।
03। ব্যবহারিক প্রয়োগযোগ্যতা
গ্রাউন্ড পাওয়ার স্টেশন প্রকল্পগুলির জন্য, বাজারে স্ট্রিং ইনভার্টারগুলি ওয়াই টার্মিনালগুলিকে সংযুক্ত করার অনুমতি দেয় তবে তারা এমপিপিটি -র সর্বাধিক ইনপুট কারেন্ট দ্বারা সীমাবদ্ধ (বর্তমানে বৃহত বিদ্যুৎ কেন্দ্রগুলির মূলধারার 30 এ), এবং কেবল 2 টি স্ট্রিংয়ের সংযোগকে সমর্থন করে ( মূলধারার 182 মিমি এবং উপরের উপাদানগুলির শীর্ষ শক্তি প্রবাহ 14 এ এর উপরে)। এই ক্ষেত্রে, ওয়াই টার্মিনালটি এমপিপিটি সার্কিটের একটি ইনপুটগুলির সাথে সংযোগ করতে ব্যবহৃত হয় এবং এমপিপিটি একক স্ট্রিং ইন্টারফেস 30 এ সমর্থন করে।
